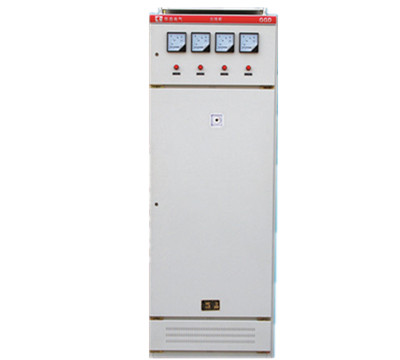

產品概述
GGD柜適用于發電廠、變電站、廠礦企業等電力用戶的交流50HZ,額定工作電壓380V。額定工作電流15OA的配電系統,作為動力、照明及配電設備的電能轉換、分配與控制之用。
GGD柜是根據廣大電力用戶及設計部門的要求,本著安全、經濟、合理、可靠的原則設計的新型低壓配電柜。產品具有分?jǐn)嗄芰Ω摺?dòng)熱穩定性好、電氣方案靈活、組合方便、系列性、實用性強、結構新穎、防護等級高等特點。
GGD柜符合LEC439《低壓成套開關設備和控制設備》、GB7251.1《低壓成套開關設備》等標準。

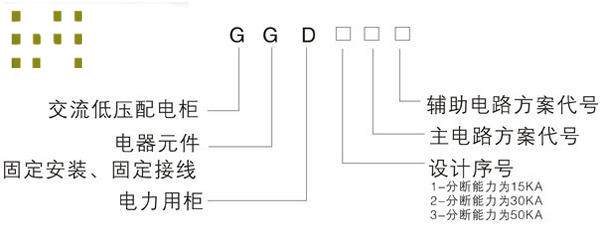

型號含義
GGD柜使用條件
1.周圍空氣溫度不高于+40℃,不低于-5℃。24h內的平均溫度不得高于+35℃。
2.戶內安裝使用。使用地點的海拔高度不得超過2000m。
3.周圍空氣相對濕度在最高溫度為+4O℃時不超過50%,在較低溫度時允許有較大的相對溫度(例如+20℃時為90%)應考慮到由于溫度的變化可能會偶然產生凝露的影響。
4.設備安裝時與垂直面的傾斜度不超過5℃。
5.設備應安裝在無劇烈震動和撞擊的地方,及不足使電器元件受到腐蝕的場所。
6.用戶有特殊要求時可與杭州華益電氣協商解決。
結構特征
1.GGD柜的柜體采用通用柜的形式,構架用8MF冷彎型鋼局部焊接組裝而成,GGD柜設計時充分考慮到柜體運行中的散熱問題。在柜體上下兩端均有不同數量的散熱槽孔, 當柜內電器元件發熱后,熱量上升,通過上端槽孔排出,而冷風不斷地由下端槽孔補充進柜,使密封的柜體自下而上形成一個自然風道,達到散熱的目的。
2.GGD柜按照現代工業產品造型設計的要求,采用黃金分割比的方法設計柜體外形和各部分的分割尺寸,使整柜美觀大方,面目一新。
3.GGD柜門用轉軸活動鉸鏈與構架相連,安裝、拆卸方便,門的折邊處均嵌有一根自動發泡密封條,關門時門與構架之間的嵌條有一定壓縮行程,能防止門與柜體直接碰撞,也提高了門的防護等級。
4.GGD柜裝有電器元件的儀表門用多股軟銅線與構架連接。柜內的安裝件與構架間用滾花螺釘連接,整個構成完整的接地保護電路。
5.GGD柜體面漆選用7035表烘漆,附著力強,質感好,不會掉漆。
6.GGD柜體頂蓋在需要時可拆除,便于現場主母線的裝配和調整,柜頂?shù)乃慕茄b有吊環,用于起吊和裝運。
7.GGD柜體的防護IP30,用戶也可根據使用環境的要求在IP20—IP40之間選擇。
杭州華益電氣有限公司成立于1993年,是一家的集研發、設計、生產于一體的配電箱生產廠家。公司所生產的配電箱、配電柜廣泛應用在各大房產公司項目中,并受到廣泛好評。華益電氣的產品涵蓋普通的PZ30到高低壓成套配電柜,同時戶內箱滿足客戶明裝暗裝的不同安裝需求,真切從客戶角度出發,一體化設計,讓客戶能夠省心、放心。咨詢熱線:400-1809-668,官網:http://wvgm.cn
