產品介紹 |
HGGD型交流低壓配電柜適用于發電廠、變電站、廠礦企業等電力用戶,在交流50HZ,額定工作電壓380V,額定工作電流至3150A的配電系統中,作為動力、照明及配電設備的電能轉換、分配與控制之用。
HGGD型交流低壓配電柜是根據能源部主管部門、廣大電力用戶及設計部門的要求,本著安全、經濟、合理、可靠的原則而設計的新型低壓配電柜。新產品具有分?jǐn)嗄芰?qiáng),動熱穩定性好,結構新穎、合理,電路方案切合實際,系列性、適用性強,防護等級高等特點??勺鳛楦?lián)Q代產品適用。
結構簡介 |
(1)HGGD型交流低壓配電柜的柜體采用通用柜的形式,構架用8MF冷彎型鋼局部焊接組裝而成,構架零件及專用配套零件由型鋼定點生產廠配套供貨,以保證柜體的精度和質量,通用柜的零部件按模塊原理設計,并有20模的安裝孔,通用系數高,可以使工廠實現預生產,既縮短了生產周期,也提高了工作效率。
?。?)HGGD柜設計時充分考慮到柜體運行中的散熱問題。在柜體上下兩端均有不同數量的散熱槽孔,當柜內電器元件發熱后,熱量上升。通過上端槽孔排出,而冷風不斷地由下端槽孔補充進柜,使密封的柜體自下而上形成一個自然通風道,達到散熱目的。
?。?)HGGD柜按照現代工業產品造型設計的要求,采用黃金分割比的方法設計柜體和各部分的分割尺寸,使整柜美觀大方,面目一新。
?。?)柜門用轉軸式活動鉸鏈與構架相連,安裝、拆卸方便,門的拆邊處均嵌有一根山型塑條,關門時與構架之間的嵌條有一定的壓縮行程,能防止門與柜體直接碰撞,也提高了門的防護等級。
?。?)裝有電器元件的儀表門用多股軟銅線與構架相連,整柜構成完整的妝地保護電路。
?。?)柜體的頂蓋有需要時可拆除,便于現場主母線的裝配和調整,柜頂?shù)乃慕茄b有吊環,用于起吊和裝運。
?。?)柜體的防護等級為IP30,用戶也可根據使用環境要求在IP20-IP40之間的選擇。
HGGD產品特點 |
裝置的基本柜架為組合裝配式結構,柜架的全部結構件都經過鍍鋅處理,通過自攻鎖緊螺釘或8.8級六角螺釘緊固互相連接成基本柜架,再按方案變化需要,加上相應的門、封板、隔板、安裝支架以及母線、功能單元等零部件,組裝成一臺完整的裝置,裝置內零部件尺寸、隔室尺寸實行模數化(模數單位E=25mm)。

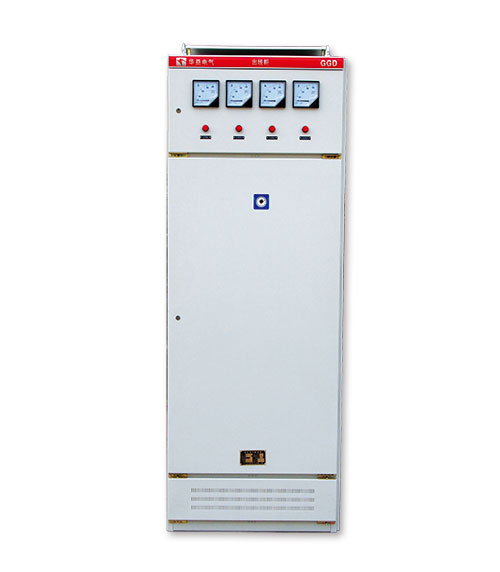

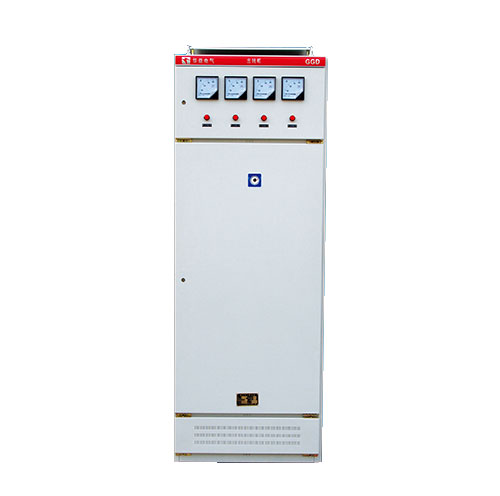

產品展示 |
合作伙伴 |

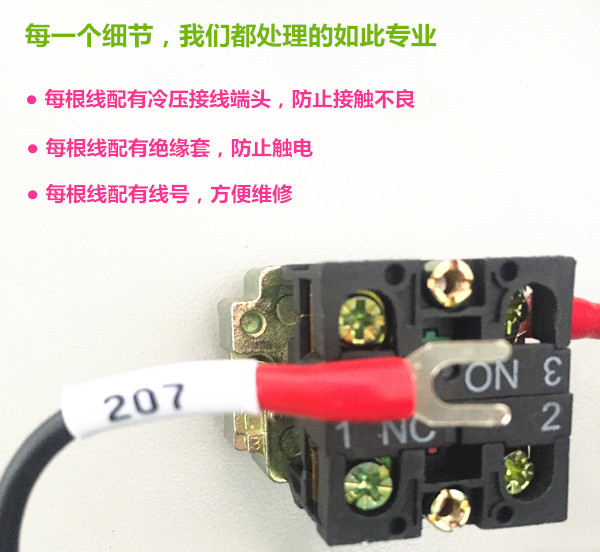

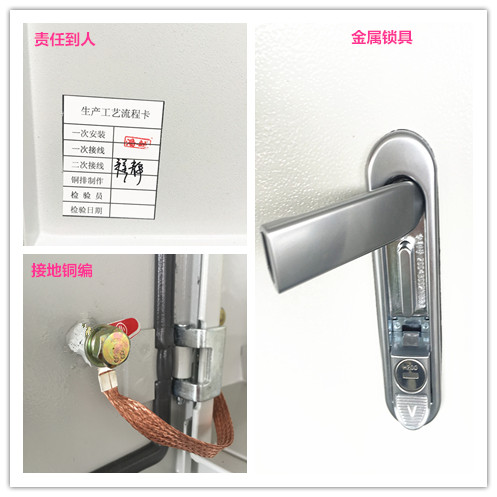

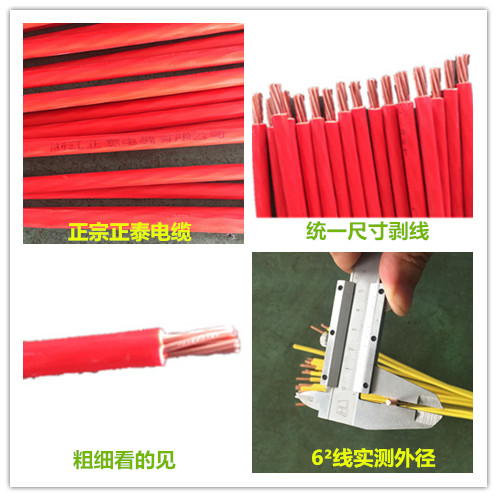

細節展示 |
CCC證書 |
