星三角啟動器在控制柜內安裝的注意事項

返回列表來源:華益電氣 發布日期 2017-04-06 瀏覽:-

星-三角(Y-△)啟動器安裝在星三角啟動控制柜中的的啟動控制器,此控制柜由此得名。星三角啟動器實際上是一個降壓?jiǎn)?dòng)器,啟動器在啟動時將電動機的定子繞組接成星形,待帶動及轉速升至接近額定轉速時,再改接成三角形,以減小啟動電流。這種啟動方法可使每相定子繞組所受的電壓在啟動時降低到額定電壓的1/,其電流為直接啟動的1/3。由于啟動電流的減小,啟動轉矩也同時減小到直接啟動的1/3,所以星三角啟動方法只能工作在空載或輕載啟動的場合。

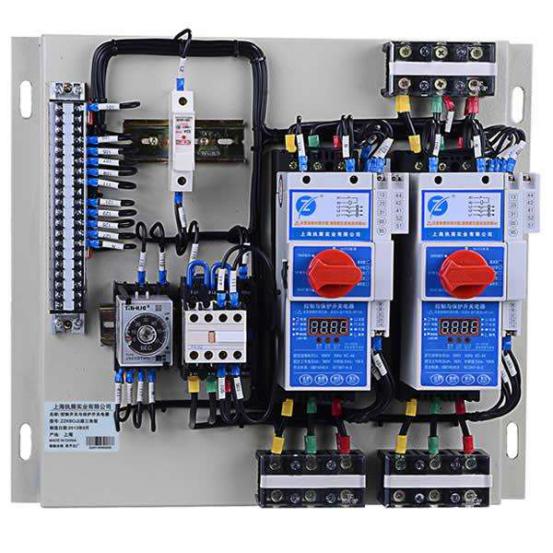

星三角啟動器在控制柜內安裝的注意事項 圖片1

星三角啟動器

星三角啟動器應如何安裝,關系到之后星三角啟動器的操作和使用,甚至影響到星三角控制柜所控制的電氣設備是運作。所以接下來我們講一下在星三角啟動器安裝過程中的注意事項。

1.啟動器的接線應正確;電動機定子繞組正常工作時應為三角形接線。

2.手動操作的星三角啟動器,應在電動機轉速接近運行轉速時進行切換;自動轉換的啟動器應按電動機負荷要求正確調節延時裝置。

3.啟動器觸頭壓力應符合產品技術文件規定,操作應靈活。

4.啟動器應垂直安裝,安裝必須牢固。安裝位置要便于操作和維修。

5.新安裝的油浸式星三角啟動器要灌入合格的絕緣油。在灌油前,應將啟動器內及油槽內清掃干凈,油槽內應干燥無水分。線圈絕緣應良好,用500v兆歐表測量其絕緣電阻,應不小于0.5MΩ,油面不得低于標定的油面線。

6.啟動器外殼必須可靠接地(接零)。

7.熱繼電器根據所控制電動機整定正確。

8.安裝完畢,必須進行試驗,并檢查失壓脫扣是否良好。

9.帶負荷運行后再次全面檢查星三角啟動控制柜是否有以上的響聲和振動,是否有燒焦的味道,儀表指示是否正確,交流接觸器、繼電器等觸頭和鐵心吸合是否良好。用鉗型電流表測試運行電流是否正常。經24h正常運行后無問題,方可正式投入使用。
