今天由杭州配電箱生產廠家—華益電氣來和大家詳談一下配電箱(柜)的技術要求。

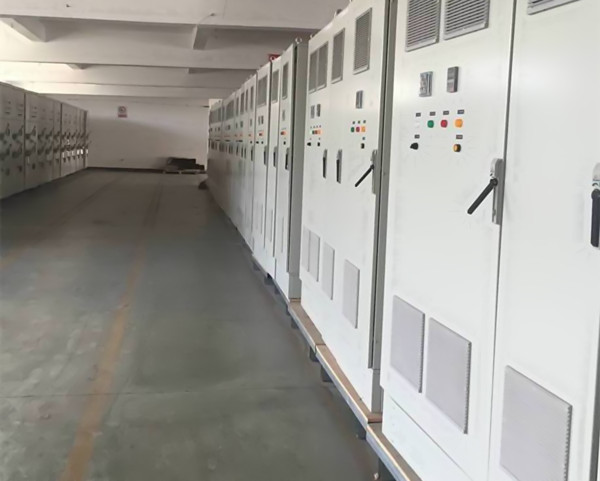

一、配電箱(柜)的機械、外觀要求:
1、配電箱(柜)的顏色暫定為駝灰,以提供的樣品或色卡為基準,涂層應根據甲方的要求進行靜電噴塑,涂層應附著牢固,顏色均勻,無皺紋、剝落、斑點、漏噴等不良現象,無明顯色差。箱(柜)中使用的其它有鍍層的一個零部件,也應保證無剝落、斑點、漏鍍、生銹等不良現象。箱(柜)內不得有雜物、灰塵等。
2、配電箱箱體選用的冷軋鋼板厚度不小于1.5mm,配電柜柜體選用不小于2.0mm厚度的冷軋鋼板,經酸洗、磷化、鈍化、噴塑而成。
3、箱(柜)內部元器件接法與裝配布臵的合理、進出線預留孔洞的數量、大小、形狀及箱(柜)的一個安裝方式等必須符合國標、圖集、設計圖紙具體參數的一個要求,預留的進出線開孔或敲落孔應有相應的密封附件,在進出線裝配完畢后能保證達到三級密封要求。
4、配電箱(柜)的焊接、螺栓連接均應牢固,焊縫應均勻、光滑,無焊渣、焊穿、氣孔等不良現象;螺栓連接應有平、彈簧墊圈,外露絲扣2-5扣。配電箱(柜)內的零部件、開孔邊緣應平整光滑、無毛刺及裂口等。
5、箱(柜)的活動部件啟閉靈活,在開閉過程中不得損壞涂層或鍍層,開啟角度不小于90°,門鉸鏈采用金屬鍍鉻,當門長大于1.2米時裝設三個鉸鏈,小于1.2米時可采用兩個,配電箱(柜)的門與門、門與殼體之間的縫隙均勻一致,縫隙差小于1mm,縫長大于1米時,均勻差不大于1.5mm。
6、每臺配電箱(柜)的銘牌須采用金屬制銘牌,銘牌中至少有產品名稱、型號、廠家名稱、主要技術參數、出廠編號、生產日期等五項。銘牌應固定在前面板顯見處,具體位臵應美觀合理,固定要求牢固。箱、柜必須附有主電路圖、系統圖、原理圖、二次控制圖等,各箱(柜)的一、二次電氣原理圖要求過塑處理,嵌于箱、柜門后,便于以后檢修使用。
7、所有箱、柜門鎖均為暗鎖,門鎖應牢固可靠,在鎖上后不應有明顯的晃動,配電箱鎖采用通用鑰匙銅芯鎖,配電柜鎖采用通用鑰匙彈啟式鋁本色鎖;電表箱總開關室和電表室各焊接出一個可以掛明鎖的鎖環。
二、電氣性能的要求:
1、配電箱主要電氣元件選用施耐德。詳細要求:塑殼開關選用:施耐德的NSX系列;微型斷路器:選用施耐德的easy9系列,微型漏電斷路器選用DPNvigil系列;雙電源開關統一選用深圳泰永TBBQ3系列;防火漏電斷路器按圖紙?jiān)O(shè)計選用;浪涌保護器、接觸器、繼電器等輔助元器件可選用正泰或德力西品牌。
2、低壓開關柜生產廠家必須提供準確無誤的開關柜一次、二次接線圖,柜內主要元器件的檢測報告及產地、產品合格證,成套產品的檢驗報告、合格證、安裝使用說明書。小型配電箱內有足夠的排線空間,獨立的零線地線接線柱。
3、配電箱、柜總開關到分開關要用銅排連接(不能有裸露導體)并符合規范驗收要求,不能用銅線連接;所有可獨立打開的箱、柜內不允許有外露導電體,如有外露導電體等不安全因素,必須增加防護措施。
4、所有的箱(柜)均應在箱(柜)結構上焊接有主接地端子,主接地端子應與接地箱(柜)內的最大接地導線匹配,并要求在接地端子處做出規范要求的接地端子標志,且保護接地系統的母線在全長范圍內均應做黃綠雙色并有PE字母標識;所有活動門、帶電導體的金屬板、裝有36V以上電器的門、蓋板等導電部件必須用裸編織銅線與箱體上的接地端子進行可靠的連接,接地系統中使用的裸編織銅線兩端要壓接銅接線端子并進行搪錫的一個處理,對容易直接接觸到的導電部分,要求將帶電部分進行絕緣或用擋板、隔板等進行防護處理。
三、箱柜內的配線安裝
1、母線須為高導電率、電鍍錫、矩形實心裸銅排制成,母線彎曲處不準有裂紋,表面不得有壓痕、凹坑、毛刺等缺陷;母線涂層應均勻,無流痕、刷痕、皺紋等缺陷。相色的要求和相序的排列方式符合國家標準;母線在箱(柜)內的排列要求層次分明、美觀合理,相色標的位臵應整齊一致;使用的緊固螺栓要求鍍鉻,外露絲扣3-5絲,搭接要平整、自然,連接緊密可靠并有防松措施;后期安裝接線用緊固件應配臵齊全;絕緣導線與母線進行連接時必須壓接銅接線端子并搪錫。
2、絕緣導線的配線要求:絕緣導線應根據圖紙中給定的選取,絕緣等級符合GB50303-2002的要求;絕緣導線的連接應采用符合JB2436標準的冷壓銅質接線端子進行連接,并要求采用專用壓接工具壓合。導線在箱(柜)內走向合理,固定牢固美觀,同一端子上不應超過二根導線,端子上的螺絲釘應配臵齊全,同時預留適量備用端子孔。導線的兩端要求有清晰、牢固的打印編號,編號應與所提供的電路原理圖、控制圖一致。接零母線和保護接零母線上必須預留接線用螺栓,數量不得少于該箱(柜)中回路數量,并有齊全的連接用螺栓等配件。
3、電氣連鎖的要求:本工程中的雙電源供電的配電柜和配電箱,要求進行電氣聯動,電氣聯動裝臵必須動作靈敏可靠,部分?jǐn)嗦菲鞑捎梅謩?lì)脫扣機構,其相應的連接線應接至接線端子,并要有明確的標記。
4、配電箱(柜)的防護要求:配電箱的防護等級達到IP44;配電柜的防護等級達到IP45。
5、配電箱柜的試驗要求:配電箱、柜的裝配和試驗必須符合GB50171-1992《電氣裝臵安裝工程盤、柜和二次回路結線施工及驗收規范》和GB7251.1-2005《低壓成套開關設備和控制設備試驗規范》等相關國家規范、標準進行各種電氣性能的檢、試驗并由廠家將各項檢、試驗數據及有效的檢、試驗報告提供給甲方、監理。
6、其它未提及的配電箱柜的電氣性能均應能滿足《建筑電氣工程質量驗收規范》GB50303-2002、《電氣裝臵安裝工程低壓電氣施工及驗收規范》GB50254-1996、《低壓成套開關設備基本試驗方法》GB9466.1-1997等相應國家規范、標準的要求。
7、配電箱(柜)必須嚴格按照圖紙上的參數和要求進行生產,如有變更則按照變更后的圖紙進行生產。配電箱(柜)生產前必須提供配電箱色卡供甲方、監理、施工單位選色,色卡確定后方可進行生產。
