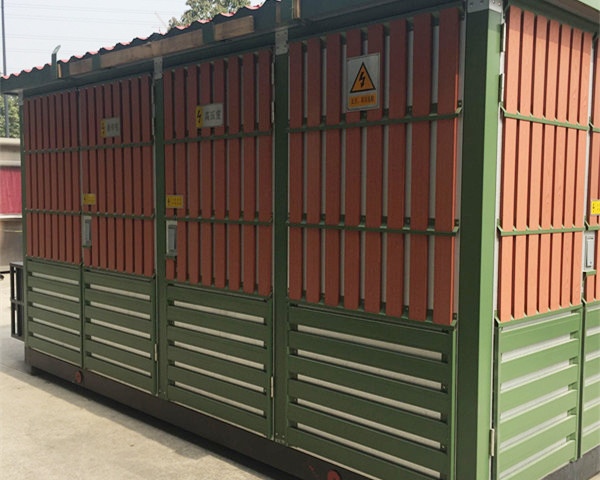

箱式變電站,又叫預裝式變電所或預裝式變電站。是一種高壓開關設備、配電變壓器和低壓配電裝置,按一定接線方案排成一體的工廠預制戶內、戶外緊湊式配電設備,即將變壓器降壓、低壓配電等功能有機地組合在一起,安裝在一個防潮、防銹、防塵、防鼠、防火、防盜、隔熱、全封閉、可移動的鋼結構箱,特別適用于城網建設與改造,是繼土建變電站之后崛起的一種嶄新的變電站。箱變的總體結構主要分為高壓開關設備、變壓器及低壓配電裝置三大部分。
箱變的運行與維護
(一)箱變運行的基本要求
1、箱式設備放置的地坪應選擇在較高處,不能放在低洼處,以免雨水灌入箱內影響運行。澆制混凝土平臺時要留有空擋.便于電纜進出線的敷設。
2、箱體與接地網必須有兩處可靠的連接,箱變接地和接零可共用一接地網,接地網一般在基礎的四角打接地樁,然后連成一體。
3、箱式設備周圍不能違章堆物,確保電氣設備的通風及運行巡視需要,箱變以自然風循環冷卻為主,變壓器室門不應堵塞。
4、高壓配電裝置中的環網開關、變壓器.避雷器等設備應定期巡視維護,發現缺陷及時整修,定期進行絕緣預防性試臉。作時要正確解除機械連鎖,并使用絕緣棒操作。
(二)箱變的巡視維護箱變應根據巡視維護周期進行定期巡視(每月不少于一次),測試電纜終端頭連接處的溫度,檢查設備運行情況,必要時進行試臉。
一般巡視項目如下。
1、基礎是否牢困,孔洞是否封堵,柜體有無潮氣。
2、接地裝置是否完備、連接是否良好.接地電阻是否符合要求。
3、戶外環境有無變化.有無影響交通和行人的安全。
4、檢查各路饋線負荷情況.三相負荷是否平衡或過負荷現象,開關分合位置、儀表指示是否正確,控制裝置是否正常工作。
5、箱變的除塵箱變內部每隔一年除塵一次,高壓室、低壓室柜體表面和氣箱表面可用濕布進行擦拭,變壓器室內變壓器用吹氣除塵或吸塵器除塵。
6、風機的日常維護和檢修檢查風機運轉的情況,如未運行,使用溫濕度控制器,調到現有溫度以下,啟動風機檢查。
7、高壓開關和低壓開關電動操作機構的維護和檢修
(1)檢查氣壓表的指針.是否在綠色區域,如果進入紅色區域,進行分合閘操作.馬上通知廠家進行處理。
(2)機械零部件的潤滑,可使用通用鋰基潤滑脂(黃油)潤滑完成后進行分合操作試驗等。
(3)電纜、避雷器的例行試驗根據例行試驗要求,對電纜、避雷器進行絕緣實驗和泄漏電流試驗。
8、輔助例行試驗溫濕度控制器的例行試驗;煙霧報警裝置的例行試驗;端子排的緊固和檢查:標準件的緊固和檢查。
9、端子排維護,因熱脹冷縮,端子排可能會松動,每年巡檢應對端子室內所有端子重新緊固。注意:重新緊固前請確認一次交流回路和二次控制回路均斷電,避免觸電!
10、維護箱變時的注意事項
(1)箱變門設有防風機構,是保證其保持在完全開啟狀態的一種機構,關閉箱體門時一定要向上抬起防風機構根部,然后關門不能生拉硬拽,防止機構或門變形,影響箱變的正常使用!
(2)高壓負荷開關本地手動操作結束后,要將負荷開關操作手柄放回到外門內側的手柄支架上.以免丟失。
(3)高壓環網柜備用回路暫不連接電纜時,應在環網柜送電前將備用回路閉鎖,或使用配套的絕緣帽將電纜座封堵,避免造成意外事故!
(4)箱變出廠時環網柜配備的防塵帽,不能代替絕緣帽使用!
(5)運行中不允許使用任何短路插頭插入測試孔.否則將導致電壓傳感器損壞。
(6)低壓隔離開關只有在解鎖位置時才能操作.切勿強拉硬拽!
